Wybór odpowiedniego kabla zasilającego to kluczowa decyzja, od której zależy nie tylko bezpieczeństwo Twojej rodziny, ale także bezawaryjne działanie wszystkich domowych urządzeń przez długie lata. W tym artykule przeprowadzimy Cię przez techniczne zawiłości doboru przewodu dla instalacji o mocy 16 kW, wskazując konkretne przekroje zależne od odległości oraz wyjaśniając, jak przygotować się do tej inwestycji zgodnie z normami bezpieczeństwa. Dzięki tej wiedzy unikniesz kosztownych błędów wykonawczych i zyskasz pewność, że Twoja instalacja została zaprojektowana solidnie i z myślą o przyszłości.
Jaki przekrój kabla wybrać do instalacji o mocy 16 kw w domach
Dla standardowego przyłącza o mocy 16 kw najbezpieczniejszym rozwiązaniem przy trasie do 40 metrów jest zastosowanie kabla miedziany 5×10 mm². Jeśli planujesz budynek o większym metrażu lub przewidujesz w przyszłości instalację pompy ciepła, fotowoltaiki czy stacji ładowania aut elektrycznych, warto zainwestować w przewód 5×16 mm², który zapewni większą rezerwę mocy i lepszą stabilność napięcia. Wielu inwestorów zadaje sobie pytanie, jaki kabel od skrzynki do domu 16kw wybrać, by nie przepłacić, a jednocześnie nie musieć wymieniać instalacji za kilka lat, dlatego rekomenduję zawsze celować w nieco wyższy przekrój.
| Odległość | Typ kabla (Miedź) | Typ kabla (Aluminium) |
|---|---|---|
| do 40 m | 5×10 mm² | – |
| 40 – 50 m | 5×16 mm² | 4×25 mm² |
| powyżej 50 m | 5×16 mm² / 5×25 mm² | 4×35 mm² |
Techniczne aspekty przesyłu energii i wybór rodzaju kabla
Dobór kabla do instalacji o mocy 16 kw musi uwzględniać normę PN-HD 60364-5-52, która dopuszcza spadek napięcia na poziomie maksymalnie 3%. Z mojego doświadczenia wynika, że na elektryce nie ma co oszczędzać – lepiej raz położyć solidny przewód, niż potem kuć ściany, bo światło przygasa przy włączeniu czajnika. Przy trasie do 50 metrów kabel miedziany 5×10 mm² generuje spadek na poziomie około 1,5–2%, co jest wartością w pełni akceptowalną dla domowej sieci trójfazowej.
Decydując się na aluminium, musisz pamiętać o wyższych wymaganiach montażowych. Ważne: zawsze stosuj dedykowane złączki Al/Cu oraz pastę stykową, aby zapobiec utlenianiu się styków, co jest najczęstszą przyczyną awarii przy tym materiale. Dla tras przekraczających 100 metrów konieczne jest zastosowanie miedzi 5×25 mm² lub aluminium 4×35 mm², ponieważ przy tak długich dystansach oporność przewodu staje się głównym czynnikiem ograniczającym wydajność całego systemu zasilania domu.

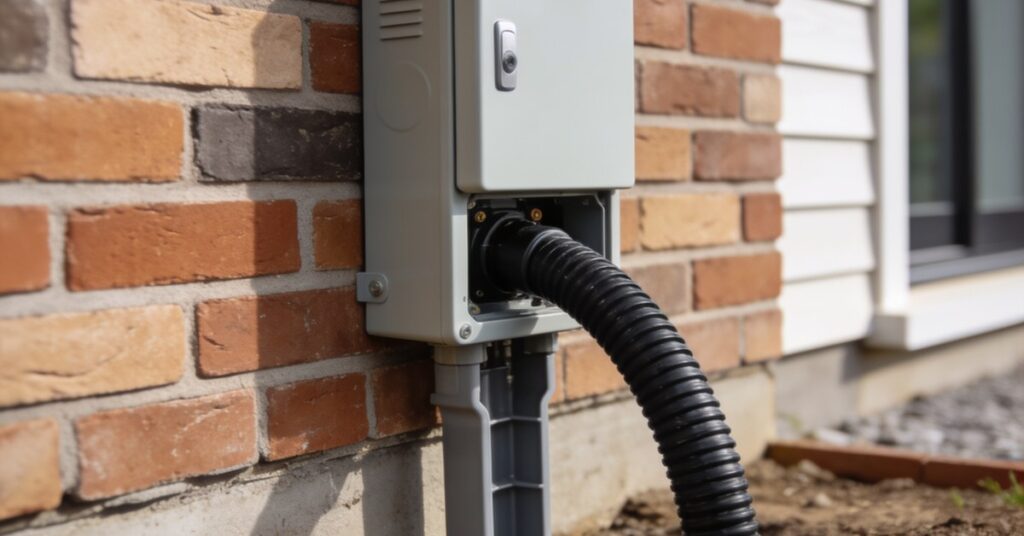

Praktyczne wskazówki jak podłączyć kabel ziemny od skrzynki do domu
Kabel ziemny powinien być układany w wykopie na głębokości minimum 70–80 cm, co chroni go przed przypadkowym uszkodzeniem mechanicznym podczas prac w ogrodzie. Oto sprawdzona lista kroków, jak przygotować wykop dla WLZ:
- Wykop rów o głębokości min. 70 cm.
- W miejscach przejazdowych wciągnij kabel w rurę osłonową typu Arot.
- Wysyp dno wykopu warstwą piasku, aby uniknąć uszkodzeń izolacji.
- Ułóż kabel, a następnie przykryj go kolejną warstwą piasku.
- Rozwiń niebieską taśmę ostrzegawczą ok. 20-30 cm nad kablem.
Bezpieczeństwo połączenia skrzynki i konsultacja z elektrykiem
Zabezpieczenie przedlicznikowe dla instalacji 16 kw dobiera się zazwyczaj w przedziale 25 A – 32 A, co gwarantuje ciągłość zasilania. Pamiętaj, że projekt instalacji to nie tylko papierologia, ale Twoja polisa ubezpieczeniowa w razie awarii czy pożaru. Zastanawiając się, jaki kabel od skrzynki do domu 16kw ułożyć, nie zapomnij, że montaż musi być poprzedzony sporządzeniem projektu przez uprawnionego fachowca, co jest wymogiem Prawa Budowlanego.
Zapamiętaj: uprawniony elektryk musi wykonać pomiary impedancji pętli zwarcia – bez tego protokołu nie masz co marzyć o bezproblemowym odbiorze budynku. W rozdzielnicy koniecznie zaplanuj miejsce na:
- Wyłącznik główny 40–63 A.
- Wyłącznik różnicowoprądowy typu A lub F (30 mA).
- Zapas wolnych modułów na szynie DIN.
Najczęstsze pytania (FAQ)
Czy mogę samodzielnie położyć kabel ziemny do domu?
Możesz wykonać prace ziemne samodzielnie, jednak podłączenie kabla w skrzynce oraz w rozdzielnicy musi wykonać osoba z uprawnieniami SEP. Samodzielny montaż bez odpowiedniej wiedzy może skutkować utratą gwarancji na urządzenia lub zagrożeniem życia.
Jaki kabel od skrzynki do domu 16kw jest najlepszy przy fotowoltaice?
Przy instalacjach z fotowoltaiką zaleca się stosowanie kabla miedzianego o przekroju 5×16 mm², aby zapewnić odpowiednią rezerwę mocy przy oddawaniu energii do sieci. Większy przekrój minimalizuje straty napięcia i poprawia współpracę falownika z siecią.
Dlaczego w miejscach przejazdowych stosuje się peszel?
Rura ochronna typu Arot zabezpiecza kabel przed naciskiem mechanicznym wywieranym przez koła pojazdów oraz drganiami gruntu. Bez tego zabezpieczenia izolacja kabla mogłaby ulec przetarciu lub zgnieceniu, co prowadzi do groźnych zwarć.
Czy muszę stosować taśmę ostrzegawczą w wykopie?
Tak, niebieska taśma jest wymogiem normatywnym, który chroni instalację przed przypadkowym uszkodzeniem podczas przyszłych prac ogrodowych lub budowlanych. Służy ona jako ostrzeżenie dla każdej osoby wykonującej wykopy w obrębie Twojej posesji.
Pamiętaj, że inwestycja w nieco większy przekrój kabla to Twój spokój ducha i pewność, że instalacja bez problemu udźwignie przyszłe rozbudowy systemu. Dobrze wykonane przyłącze to solidny fundament bezpieczeństwa Twojego domu na długie lata.
